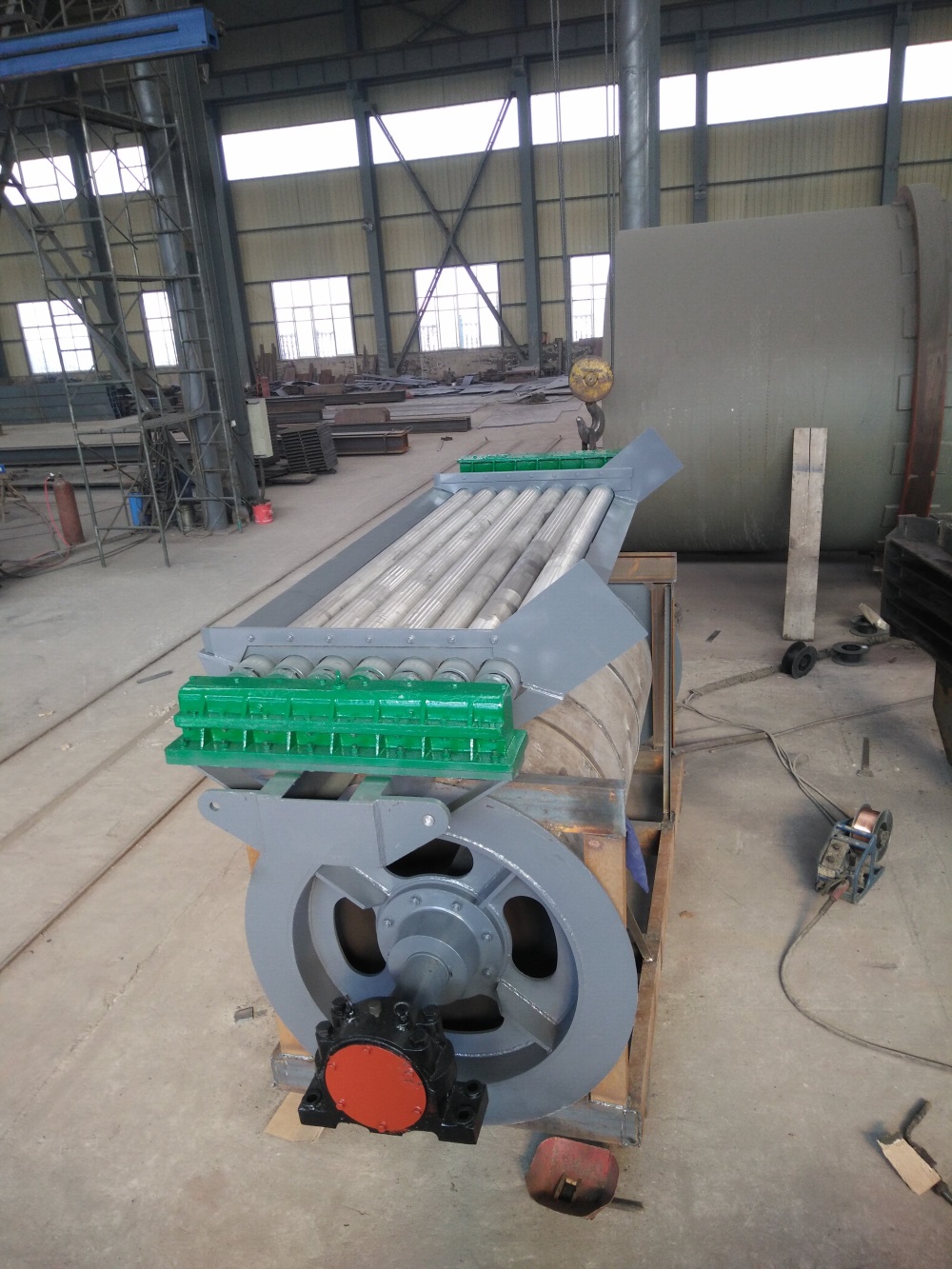

多辊布料器

1. 设备的用途

本设备是将混合料均匀的输送到烧结机上方的混合料槽内，使烧结机台车料层断面粒度分布均匀，为提高烧结机的产量、质量创造条件。

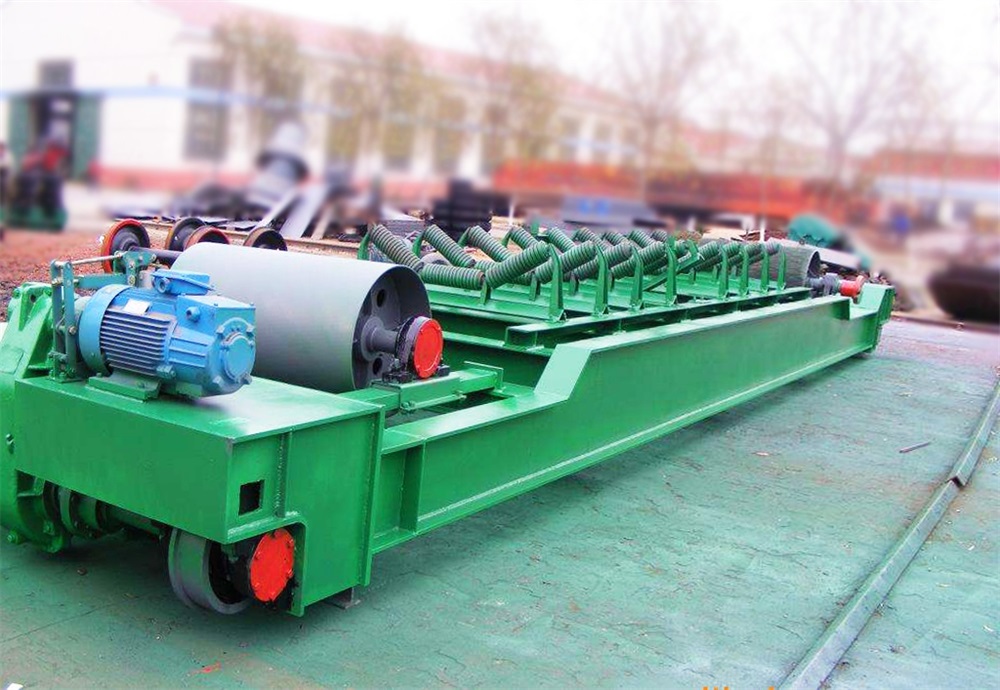

2. 梭式布料器的工作原理

梭式布料器用于烧结机上布料矿槽上部，通过梭式布料器在布料矿槽上的往复运动，使烧结混合料能在料仓内沿烧结台车宽度方向的全长上布料均匀，减轻料仓内混合料的离析程度，并使料面平整，料柱压力均匀，使最终布到烧结台车上的混合料沿台车宽度方向上的粒度与成分（同一水平截面上）分布尽量一致，以使得混合料点火后烧结均匀、烧结速度一致，减轻或杜绝出现偏烧现象。

3. 梭式布料器的结构

设备的传动系统包括胶带输送机传动和主动车轮传动两部分。

4. 胶带、输送机传动系统

此系统是由电动机通过联轴器、减速机带动头部滚筒转动。

5. 行走小车传动系统

此系统是由电动机、联轴器、减速机、齿轮或链轮、带动主动车轮转动。并通过无触点晶体管接近幵关的作用，实现换向动作，使行走小车按一定速度往返运行。

6. 换向装置

是由机械行程幵关、换向板、接触板、支架焊接件等组成，当行走小车运行到指定位置时，小车上的换向板通过幵关的感应面，在规定距离内，无接触又无压力地自动发出检测讯号，通过电控，使小车电机断电、换向、接通、起动，然后小车向反方运行，实现换向的工艺要求。

7. 电缆摆动装置

是由大立柱、小立柱、悬臂摆动杆、平衡重等组成。当行走小车往返运行时，摆动杆带着电缆也往返移动。

8. 梭式布料器主要特点

8.1设备设计紧凑，占地小，设备高度低 。

8.2往复行走机构有液压和机械传动两种，往复行走机构故障率低。
