一、对称式三辊卷板机

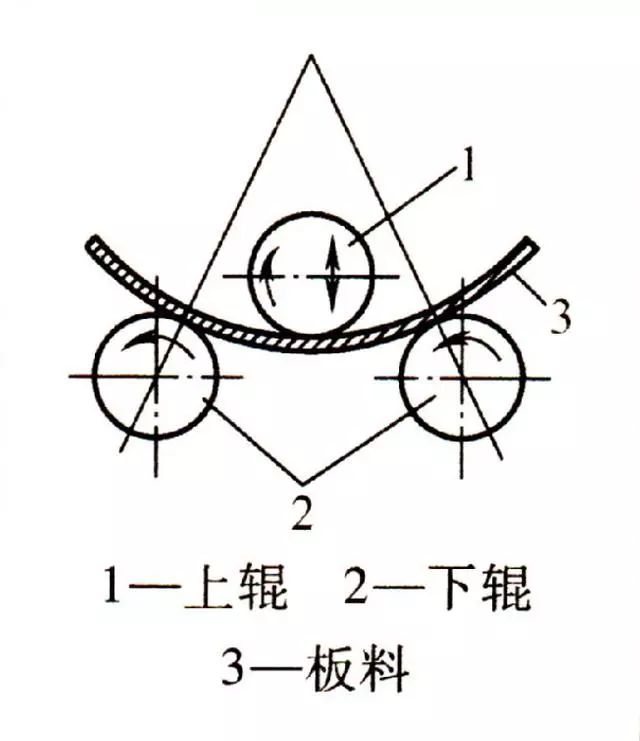

对称式三辊卷板机，在两个下辊2的中间对称位置上有一个上辊1，上辊是被动的，能在垂直方向作上下调节，对板料3施加压力，以得到不同的弯曲程度。下辊2星水平分布，安装在固定的轴承内，由电动机通过齿轮减速器作同方向、同速转动。工作时板料置于上、下辊之间，上辊下压，下辊旋转，在压力和摩擦力作用下，板料发生连续三点的均匀弯曲，从而完成滚弯成形。板料的弯曲半径由上辊的下压量来决定，下压量越大，弯曲半径越小；反之，弯曲半径越大

二、不对称式三辊卷板机

不对称式三辊卷板机

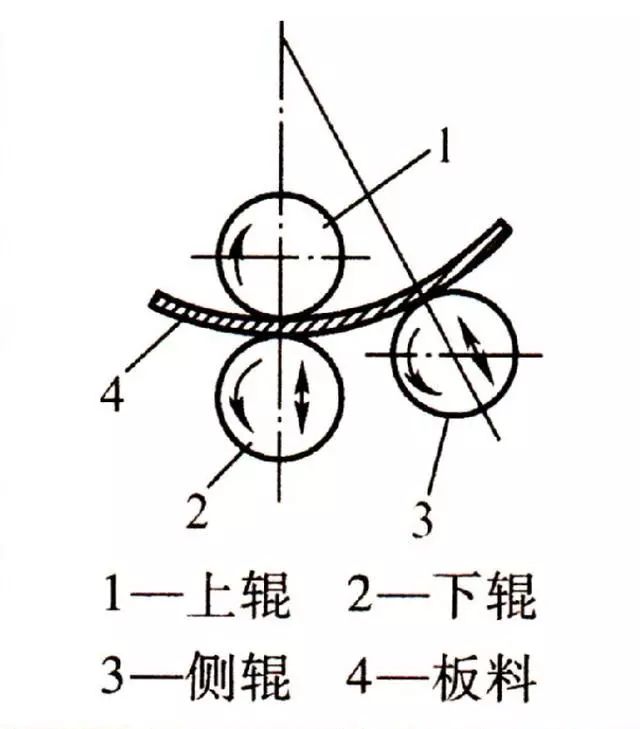

不对称式三辊卷板机，上辊1位于下辊2的上面，另-辊轴3在侧面，称为侧辊。上、 下两辊由同一电动机带动旋转，下辊能作上下调节，调节的最大距离约等于能卷弯钢板的最大厚度。侧辊3是被动的，能沿倾斜方向调节。弯曲时将板料4送人上、下辊之间，调节下辊压紧板料，产生一定的摩擦力，再调节侧辊加压，当上、下辊旋转时，板料即发生弯曲。

三、四辊卷板机

四辊卷板机与不对称式三辊卷板机基本相似，只是在另一侧增加了一个侧辊3，板料弯曲分别由两侧辊3担任，因而两端的剩余直边很小，不需要预弯和调头滚弯，可直接完成整个滚弯过程。
